Бесцентровый шлифовальный станок

Бесцентрово-шлифовальный станок – это станок, специально предназначенный для высокоточного, высокопроизводительного, крупнообъемного круглого шлифования наружных диаметров круглых деталей.

Самая большая разница между бесцентровым шлифовальным станком и обычным цилиндрическим шлифовальным станком заключается в следующем: заготовка не удерживается и не зажимается центрами. Вместо этого он помещается между шлифовальным кругом и регулирующим кругом и во время шлифования располагается у собственной внешней поверхности.

Основная концепция: что означает «бесцентровый»?
Название «бесцентровый» относится к тому факту, что заготовку не обязательно располагать по осевой линии ее оси (т. Е. По центральным отверстиям).

Обычная круглошлифовальная машина: заготовка поддерживается и приводится в движение центрами на обоих концах. Точность обработки во многом зависит от точности центральных отверстий.

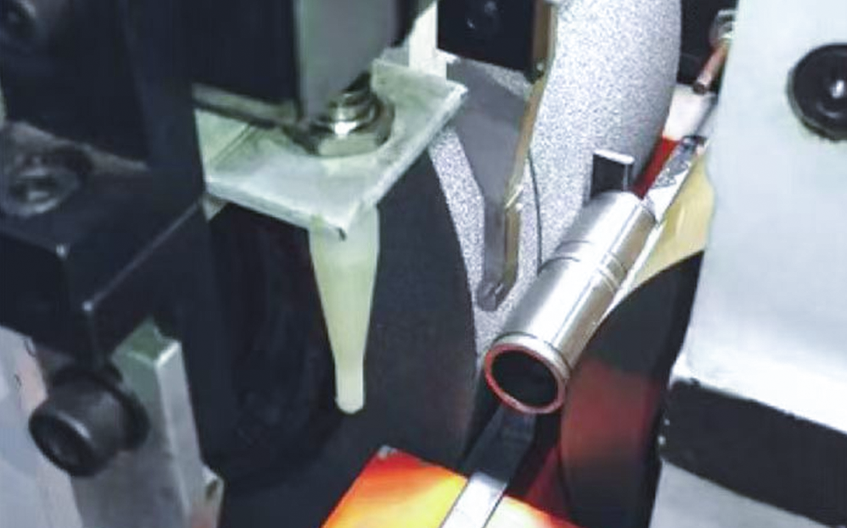

Бесцентровая шлифовальная машина: Заготовка не фиксируется центрами. Вместо этого он «свободно» лежит между шлифовальным кругом и регулирующим кругом. Он поддерживается снизу рабочим лезвием, приводимым во вращение регулирующим кругом, а фактическая резка осуществляется шлифовальным кругом.

Основные преимущества: ключевые преимущества

01

Для сверхвысокой эффективности не требуется никаких зажимов

Заготовки непрерывно проходят через зону шлифования сквозным способом. Это экономит много времени, затрачиваемого на частые зажимы и центровку, необходимые для обычных станков, сводя к минимуму вспомогательное время и повышая эффективность производства.
02

Превосходная жесткость, идеально подходит для тонких валов

Заготовки полностью поддерживаются опорными пластинами и направляющими колесами, что позволяет избежать проблем с изгибом, характерных для традиционного центрового шлифования. Он идеально подходит для шлифования тонких валов, коротких валов без центральных отверстий, поршневых пальцев и других подобных деталей.
03

Стабильная точность и простая автоматизация

Заготовки позиционируются по внешнему кругу без ошибок прижима. Точность округлости обычно достигает 2 мкм, а высокоточные модели — 0,5 мкм; Допуск на размер можно контролировать в пределах 4 мкм, а для премиум-версий — до 2 мкм. Его можно легко оборудовать автоматическими системами загрузки и разгрузки для реализации полностью автоматизированного производства.
04

Идеально подходит для массового производства

После установки параметров стабильное непрерывное производство может поддерживаться в течение длительного времени. Бесцентровые шлифовальные станки являются предпочтительным оборудованием для массового производства цилиндрических деталей в подшипниковой, автомобильной, электронной и других отраслях промышленности.

Выбор и применение: подходит ли это вам?

Типичные части: Цилиндрические компоненты, такие как иглы/ролики прецизионных подшипников, поршневые пальцы, стержни клапанов, топливные форсунки, керамические стержни, валы принтеров и поршневые штоки амортизаторов.

Сценарии применения: Высокообъемное и высокоточное шлифование наружного диаметра цилиндрической части.
