Обрабатывающий центр

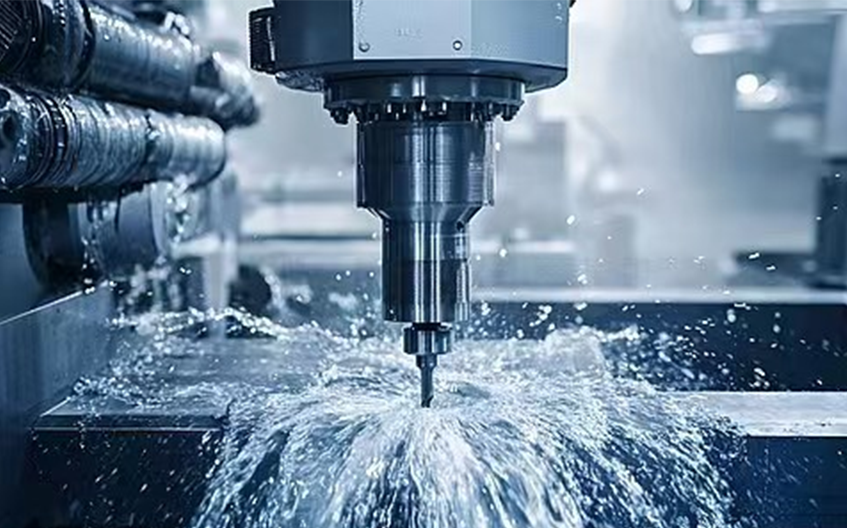

Обрабатывающий центр с ЧПУ можно рассматривать как высокоточную, высокоавтоматизированную «универсальную производственную машину». По сути, это станок с компьютерным управлением, который начинается с необработанного куска металла или пластика и посредством автоматической замены различных режущих инструментов — фрезерования, сверления, растачивания и нарезания резьбы — в конечном итоге «лепит» его в сложную, прецизионную деталь.

Если токарный станок швейцарского типа — это «специалист по изготовлению тонких, небольших деталей валов», то обрабатывающий центр — это «универсал, способный изготавливать детали различной сложной формы», такие как корпуса, формы и пластинчатые компоненты.

Проще говоря, обрабатывающий центр с ЧПУ — это, по сути, фрезерный станок с ЧПУ, оснащенный устройством автоматической смены инструмента (АТС). Это устройство смены инструмента является ключевой особенностью, отличающей его от обычных фрезерных станков.

Основной рабочий процесс:

На рабочий стол закрепляется брусок из металла (или пластика).

По запрограммированным инструкциям шпиндель автоматически подхватывает из АТС первый инструмент (например, торцевую фрезу) и производит обработку.

После завершения первой операции шпиндель автоматически возвращается в АТС, меняет первый инструмент, подхватывает второй инструмент (например, сверло) и выполняет сверление.

Этот процесс повторяется до тех пор, пока все операции не будут завершены.

В зависимости от ориентации шпинделя обрабатывающие центры в основном подразделяются на три типа:

Вертикальный обрабатывающий центр (VMC): Шпиндель расположен перпендикулярно рабочему столу. Это наиболее распространенный тип, идеально подходящий для обработки дисков, пластин, форм и деталей простой геометрии.

Горизонтальный обрабатывающий центр (HMC): Шпиндель расположен параллельно рабочему столу. Обеспечивает лучшую жесткость и эвакуацию стружки, что делает его пригодным для обработки сложных деталей коробчатого типа, таких как блоки двигателей и корпуса коробок передач.

Портальный обрабатывающий центр: Большая машина, в которой мост (портал) пересекает рабочий стол, как ворота. Используется для обработки очень больших деталей, таких как детали самолетов или крупные автомобильные штампы.

Основные преимущества: ключевые преимущества
  • 01

    Концентрация процесса: одна установка завершает все операции

    Это самое значительное преимущество обрабатывающего центра. Когда необработанный блок зафиксирован на месте, устройство автоматической смены инструмента позволяет автоматически выполнять несколько операций — фрезерование, сверление, нарезание резьбы, растачивание и т. д. Это устраняет ошибки, вызванные перемещением деталей между разными станками и повторным зажимом, что приводит к чрезвычайно высокой точности и эффективности.

  • 02

    Превосходная точность и стабильность обработки

    В станке с ЧПУ все движения обрабатывающего центра точно контролируются высокоточными шариковыми винтами и серводвигателями. Точность и повторяемость позиционирования обычно находятся на микронном уровне (0,001–0,005 мм). Автоматизированное программирование гарантирует, что каждая деталь в производственной партии практически идентична — высочайшая стабильность продукта.

  • 03

    Мощные возможности комплексной обработки поверхности

    Это уникальная сила, которая отличает обрабатывающие центры от обычных станков. Помимо базового 3-осевого обрабатывающего центра, существуют более совершенные 4- и 5-осевые обрабатывающие центры. Добавляя оси вращения, они могут обрабатывать сложные трехмерные поверхности, такие как рабочие колеса, пропеллеры и полости пресс-форм, за один установ. Это просто невозможно с традиционными станками.

  • 04

    Высокая автоматизация и гибкость


    Оборудованный автоматическим устройством смены инструмента (ATC) и магазином инструментов достаточной емкости, обрабатывающий центр может работать без присмотра в течение длительного времени. Он также очень гибок: просто изменив программу обработки и приспособления, тот же обрабатывающий центр может перейти от производства «автомобильных деталей» к «медицинским приборам». Это делает его идеальным для мелкосерийного производства с большим количеством участников.

Выбор и применение: подходит ли это вам?

Типичные части:

Формы: Пресс-формы для литья пластмасс под давлением, формы для литья под давлением и т. д. Это основное применение обрабатывающих центров.

Корпуса/детали коробчатого типа: Блоки двигателей, корпуса трансмиссии, корпуса насосов и т. д. Здесь предпочтительным выбором являются горизонтальные обрабатывающие центры.

Детали пластинчатого/дискового типа: Фланцы, крышки клапанов, соединители роботизированных манипуляторов и т. д. В этом превосходно справляются вертикальные обрабатывающие центры.

Сложные конструктивные детали: Детали конструкций аэрокосмической отрасли, рабочие колеса, корпуса смартфонов (часто требующие одновременной многоосевой обработки).

Требования к партии: Очень гибкий. Обрабатывающие центры подходят как для мелкосерийного, смешанного производства дорогостоящих деталей, так и, при интеграции с автоматизированными системами загрузки/разгрузки, для крупносерийного массового производства.

Ключевые критерии выбора:

Размер обработки: Это основная спецификация. Вам необходимо выбрать станок с размером стола и перемещением по осям X/Y/Z, которые соответствуют общим размерам (длина, ширина, высота) ваших деталей.

Скорость и мощность шпинделя: Выбирайте высокую мощность для тяжелой черновой обработки; выбирайте высокую скорость шпинделя для чистовой обработки или обработки мягких материалов, таких как алюминиевые сплавы.

Емкость магазина инструментов: Чем сложнее процесс, тем больше типов инструментов требуется и тем больше емкость магазина инструментов. Общая емкость включает 16, 24 или 32 инструмента.

Количество одновременных осей: Для простых 2,5D-деталей достаточно 3-осевого станка. Для сложных криволинейных поверхностей, требующих многосторонней обработки за один установ, необходим 4- или 5-осевой станок.

Система управления ЧПУ: Распространенные системы включают FANUC, Siemens, Mitsubishi, Heidenhain и т. д. Стабильность системы напрямую влияет на удобство работы пользователя.

Рынок и стоимость:
Обрабатывающие центры с ЧПУ являются «материнскими станками» современного производства и важнейшим показателем промышленного потенциала страны. Сегодняшний рынок включает в себя ведущие международные бренды, такие как DMG MORI и Mazak, а также высокозрелые китайские бренды, такие как Haitian, Guosheng и Neway. Китайские бренды стали очень эффективны для стандартных задач обработки и предлагают такие преимущества, как высокое соотношение цены и качества и быстрое реагирование местного сервисного центра.
