Круглошлифовальный станок

Проще говоря, принцип работы круглошлифовальной машины аналогичен точению наружных кругов на токарном станке. Разница в том, что на токарном станке для резки используется токарный инструмент, а на круглошлифовальном станке для шлифования используется высокоскоростной вращающийся шлифовальный круг, что обеспечивает гораздо более высокую точность обработки, чем на обычных токарных станках.

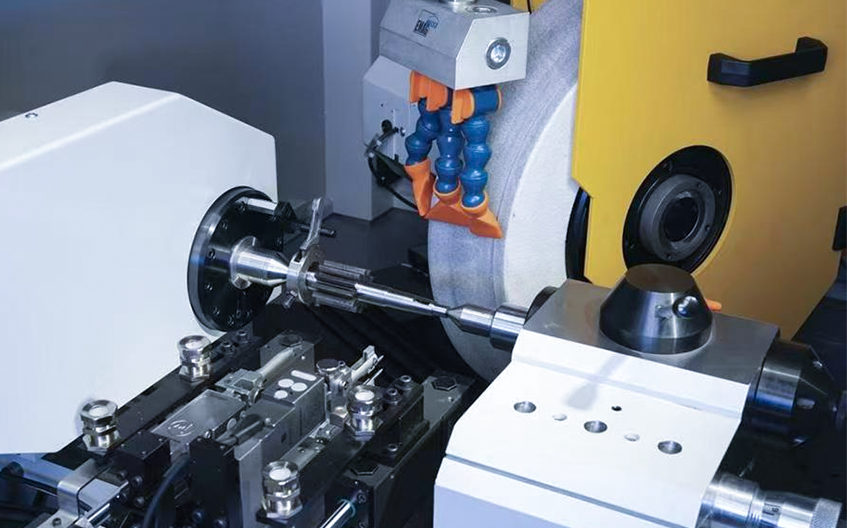

Принцип работы

Передняя бабка заставляет заготовку вращаться с постоянной скоростью.
Шлифовальный круг вращается на высокой скорости, обеспечивая микротонкую резку поверхности заготовки.
Рабочий стол заставляет заготовку двигаться вперед и назад, чтобы завершить шлифование всего внешнего круга.

Обычная цилиндрическая шлифовальная машина: Заготовка поддерживается центрами, рабочий стол совершает возвратно-поступательные движения, шлифовальный круг подается поперечно. Подходит для общих частей вала, таких как валы двигателей и валы трансмиссии.

Универсальная цилиндрическая шлифовальная машина: Оснащен механизмом внутреннего шлифования, позволяющим обрабатывать конические заготовки. Применяется для валов, требующих комплексной обработки внутреннего и внешнего круга, а также для конических валов.

Круглошлифовальный станок с ЧПУ: Управляется системой ЧПУ, поддерживает многоосное соединение, автоматическую правку кругов и прецизионную компенсацию. Идеально подходит для высокоточных валов специальной формы и серийного производства стандартных валов.

Торцовая и цилиндрическая шлифовальная машина: Одновременно шлифует внешний круг и торец заготовки. Используется для ступенчатых валов, зубчатых валов и других деталей, требующих вертикальности между торцевой поверхностью и внешним кругом.

Основные преимущества: ключевые преимущества

01

Сверхвысокая точность обработки для высочайших требований к точности

Круглошлифовальные станки представляют собой высокоточное оборудование для обработки деталей валов, способное выполнять точную обработку на микронном уровне. Его округлость достигает 0,001 мм, допуск на размеры контролируется в пределах ± 0,002 мм, а шероховатость поверхности может достигать зеркального уровня Ra 0,02 мкм. Он идеально подходит для обработки высокоточных компонентов, таких как прецизионные шпиндели, ходовые винты и детали аэрокосмической промышленности.
02

Надежная совместимость для различных заготовок

Эта машина имеет широкий диапазон обработки. Благодаря различным методам работы и специальным приспособлениям он может обрабатывать ступенчатые валы, конические детали, эксцентриковые валы и торцы заготовок. Также доступны универсальные цилиндрические шлифовальные станки для шлифования внутренних отверстий, которые легко удовлетворяют требованиям обработки различных заготовок валов специальной формы.
03

Стабильная база позиционирования с превосходной концентричностью

Благодаря позиционированию кончика центрального отверстия он эффективно обеспечивает концентричность между внешним кругом заготовки и центральными отверстиями. Унифицированная база позиционирования остается неизменной после многократного зажима, что подходит для многопроцессной непрерывной обработки. Это преимущество позиционирования не может быть достигнуто бесцентровыми шлифовальными машинами.
04

Интеллектуальная модернизация ЧПУ значительно повышает производительность обработки

Круглошлифовальные станки с ЧПУ полностью функционально модернизированы. Они осуществляют последующее шлифование сложных профилей, таких как распределительные и коленчатые валы, а также поддерживают автоматическую правку колес и компенсацию износа. Типы заготовок можно быстро переключать путем изменения программ, что идеально подходит для гибкого массового производства.

Выбор и применение: подходит ли это вам?

Типичные обрабатываемые детали по отраслям

Прецизионное оборудование: шпиндели станков, шариковые винты, линейные направляющие.

Производство автомобилей: коленчатые валы, распределительные валы, валы коробки передач, валы-шестерни.

Аэрокосмическая промышленность: детали шасси, приводные валы двигателей, прецизионные втулки.

Производство пресс-форм: стержни пресс-форм, выталкивающие штифты, направляющие штифты.

Гидравлическое и пневматическое: поршневые штоки, золотники гидравлических клапанов.

Основные моменты при выборе кофемолки

1. Выбор по форме заготовки.

Заготовки со ступенями, конусами и требованиями к торцовой шлифовке: выбирайте круглошлифовальные станки

Простые гладкие валы без центральных отверстий: для повышения эффективности отдайте предпочтение бесцентровым шлифовальным станкам.

2. Выбор по точности обработки.

Требования высокой точности: округлость < 0,002 мм, шероховатость поверхности Ra < 0,2 мкм, использовать прецизионные цилиндрические шлифовальные станки.

Общие требования к точности: достаточно обычных круглошлифовальных станков.

3. Выбор по производственной партии

Штучное, мелкосерийное и диверсифицированное производство: применимы ручные цилиндрические шлифовальные станки с ЧПУ.

Массовое стандартизированное производство: отдавайте предпочтение бесцентровым шлифовальным станкам или специальным цилиндрическим шлифовальным станкам.
